في أنظمة الاتصالات الحديثة بالألياف الضوئية، تلعب مضخمات الإشارة الضوئية دورًا حاسمًا في الحفاظ على قوة الإشارة عبر مسافات طويلة. فمع انتقال الإشارات الضوئية عبر كابلات الألياف، تضعف تدريجيًا نتيجةً للتوهين. وبدون التضخيم، يتطلب الإرسال لمسافات طويلة إعادة توليد كهربائية متكررة، مما يزيد التكلفة والتعقيد.
تُعدّ مضخمات الألياف الضوئية المطعمة بالإربيوم (EDFA) ومضخمات رامان من أهم التقنيات المستخدمة لحل هذه المشكلة. ويُستخدم كلاهما على نطاق واسع في الشبكات الضوئية، لا سيما في أنظمة النقل لمسافات طويلة وأنظمة تعدد الإرسال بتقسيم الطول الموجي الكثيف (DWDM). ومع ذلك، فإن مبادئ عملهما ومزاياهما وتطبيقاتهما تختلف اختلافًا كبيرًا.
سنتناول في هذه المقالة الفرق بين إي دي أف أيهومضخم رامان، اشرح ما هو مضخم رامان، وناقش كيف يتم استخدام تقنيات مضخم الألياف الضوئية المطعمة بالإربيوم ومضخم رامان في شبكات الألياف الحديثة.

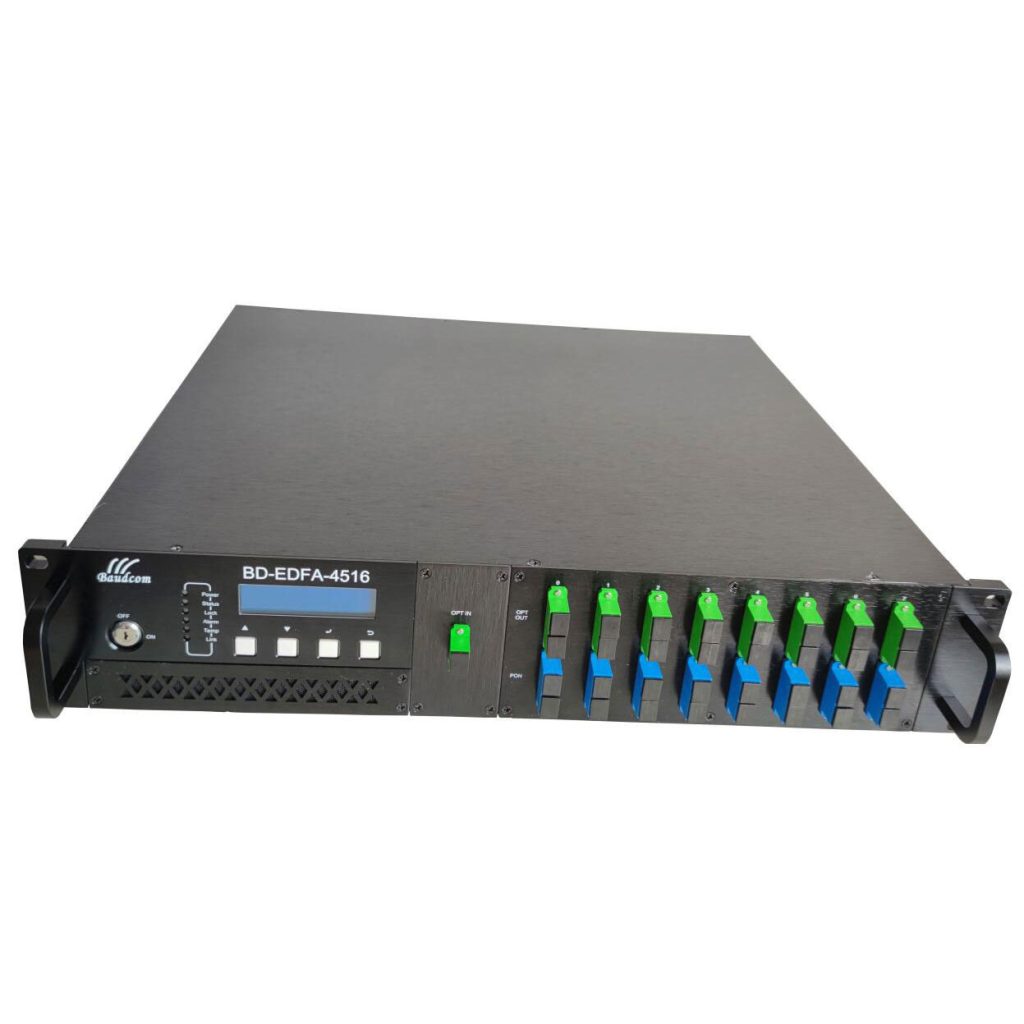

ما هو مضخم الألياف الضوئية EDFA؟
مضخم الألياف الضوئية EDFA هو جهاز خاص يُقوّي إشارات الضوء في كابلات الألياف الضوئية. يستخدم هذا الجهاز قطعة زجاجية صغيرة تحتوي على عنصر خاص يُسمى الإربيوم. عند مرور الضوء عبره، يُساعد الإربيوم على تعزيز الإشارة دون تغييرها. وهذا يعني أن الضوء يمكنه الانتقال لمسافات طويلة، تمامًا كقوة إضافية لإشارات الإنترنت والهاتف، مما يُساعدها على الوصول إلى أماكن أبعد دون أن تضعف.
الخصائص الرئيسية لـ EDFA
يعمل بشكل رئيسي في النطاق C (1530-1565 نانومتر) والنطاق L (1565-1625 نانومتر).
يوفر كسبًا عاليًا (30-40 ديسيبل)
يدعم التضخيم المتزامن لقنوات DWDM متعددة
يستخدم على نطاق واسع في شبكات الألياف الضوئية لمسافات طويلة وأنظمة العمود الفقري البصري
بسبب موثوقيته وكفاءته، يعتبر مضخم الألياف الضوئية المطعمة بالإربيوم (EDFA) المضخم القياسي لمعظم أنظمة نقل الألياف الضوئية.
ما هو مكبر رامان؟
مضخم رامان هو جهاز يُساعد على تقوية إشارات الضوء في كابلات الألياف الضوئية. يستخدم هذا الجهاز نوعًا خاصًا من الضوء يُسمى ضوء الضخ لتعزيز الإشارات أثناء انتقالها. يُشبه هذا دفع الضوء ليتمكن من الوصول إلى مسافات أبعد دون أن يضعف. تُساهم مضخمات رامان في جعل اتصالات الإنترنت والهاتف أسرع وأوضح عبر مسافات طويلة.
الخصائص الرئيسية لمضخم رامان
يستخدم ألياف الإرسال نفسها كوسيط تضخيم
يوفر تضخيمًا موزعًا على طول الألياف
يمكن تشغيله عبر نطاق واسع من الأطوال الموجية
يساعد على تحسين نسبة الإشارة إلى الضوضاء البصرية (OSNR)
تُستخدم مضخمات رامان بشكل شائع في أنظمة الإرسال البصري لمسافات طويلة للغاية وشبكات DWDM عالية السعة.
الفرق بين مضخم الألياف الضوئية المطعمة بالإربيوم ومضخم رامان
على الرغم من أن كلا الجهازين يقومان بتضخيم الإشارات الضوئية، إلا أن الفرق بين مضخم الألياف الضوئية المطعمة بالإربيوم ومضخم رامان يكمن في آلية عملهما، ووسط التضخيم، وسيناريوهات التطبيق.
| ميزة | إي دي أف أيه | مضخم رامان |
| كسب متوسط | ألياف مشبعة بالإربيوم | ناقل الحركة القياسي |
| نوع التضخيم | التضخيم المجمع | التضخيم الموزع |
| طول موجة المضخة | 980 نانومتر أو 1480 نانومتر | يعتمد على طول موجة الإشارة |
| عرض النطاق الترددي | بشكل رئيسي النطاق C والنطاق L | مرونة أكبر بكثير في الطول الموجي |
| تعقيد | تصميم نظام أبسط | مخطط ضخ أكثر تعقيدًا |
| يكلف | انخفاض تكلفة النشر | ارتفاع تكلفة التنفيذ |
| الاستخدام النموذجي | مترو وخطوط نقل البيانات لمسافات طويلة بتقنية DWDM | ناقل حركة فائق المدى |
1. موقع التضخيم
EDFA:يتطلب ذلك طولاً محدداً من الألياف "المُطعّمة" بأيونات الإربيوم (عادةً من بضعة أمتار إلى عشرات الأمتار). يتم تضخيم الإشارة فقط عند مرورها عبر هذا المكون المنفصل.
رامان:يستخدم هذا النظام ألياف الإرسال أحادية النمط القياسية (والتي قد يتراوح طولها بين 20 و 100 كيلومتر) كوسيط تضخيم. ويتم توزيع التضخيم على طول الامتداد.
2. معامل الضوضاء ونسبة الإشارة إلى الضوضاء البصرية (OSNR)
EDFA:يُدخل هذا النوع من الضوضاء ضوضاء الانبعاث التلقائي للتضخيم (ASE). على الرغم من أن مضخمات الألياف الضوئية المطعمة بالإربيوم (EDFAs) الحديثة تتمتع بمستويات ضوضاء ممتازة، إلا أن الإشارة تكون ضعيفة بالفعل بحلول الوقت الذي تصل فيه إلى المضخم.
رامان:بما أن تضخيم رامان يحدث داخل ألياف الإرسال، فإنه يُضخّم الإشارة بفعالية قبل أن تضعف بشدة. ينتج عن ذلك انخفاض في نسبة الضوضاء الفعالة وتحسين نسبة الإشارة إلى الضوضاء البصرية (OSNR). وهذا هو السبب الرئيسي لاختيار المهندسين تقنية رامان للمسارات طويلة المدى.
3. مرونة النطاق الترددي
مضخم الألياف الضوئية المطعمة بالإربيوم (EDFA): يتحدد طيف التضخيم بخصائص الإربيوم. ورغم أن مضخمات الألياف الضوئية المطعمة بالإربيوم في نطاقي C وL هي المعيار، إلا أنها لا تستطيع تضخيم أي طول موجي.
رامان: يتحدد عرض نطاق الكسب بطول موجة ليزر الضخ. باستخدام عدة مضخات بأطوال موجية مختلفة، يمكن الحصول على توزيع كسب واسع ومستوٍ للغاية. وهذا ما يجعل رامان مثاليًا للأنظمة التي تستخدم الطيف الكامل (مثل نطاقات CL).
4. التكلفة والتعقيد
مضخم الألياف الضوئية المطعمة بالإربيوم (EDFA): أرخص وأبسط بشكل عام. إنه جهاز "التوصيل والتشغيل" يوفر تضخيمًا عاليًا في حجم صغير.
رامان: أكثر تكلفة وتعقيداً. يتطلب ليزرات ضخ عالية الطاقة مع ضوابط أمان صارمة (بسبب الطاقة الضوئية العالية في الألياف) وتصميم دقيق للتحكم في التأثيرات غير الخطية.
أي واحد تحتاج؟
عند مقارنة مضخم EDFA ومضخم رامان، فإن الأمر لا يتعلق دائمًا بـ "أيهما أفضل"، بل بـ "أيهما مناسب للمهمة".
يختار إي دي أف أيهإذا كنت تعمل على شبكات المترو، أو وصلات قصيرة المدى، أو تقوية الإشارة أحادية القناة، فهذا الجهاز فعال من حيث التكلفة، وموثوق، ويوفر طاقة كافية لمسافات تصل إلى بضع مئات من الكيلومترات.
اختر رامان إذا كنت تقوم بإنشاء كابلات بحرية فائقة الطول، أو شبكات أساسية أرضية، أو أنظمة تتطلب معدلات بيانات عالية للغاية (400 جيجابت/800 جيجابت) عبر مسافات شاسعة. يُعد تحسين نسبة الإشارة إلى الضوضاء البصرية (OSNR) أمرًا بالغ الأهمية هنا.
في العديد من أنظمة الاتصالات البصرية الحديثة، لا تعتبر تقنيات مضخم الألياف الضوئية المطعمة بالإربيوم (EDFA) ومضخم رامان متنافسة، بل حلولاً تكميلية.
قد يستخدم نظام DWDM النموذجي للمسافات الطويلة ما يلي:
تضخيم رامان لتعزيز الإشارة على طول ألياف النقل
وحدات EDFA لتوفير كسب قوي في محطات التضخيم
مع استمرار نمو سعة الشبكة، أصبح الجمع بين تقنيات مضخم الألياف الضوئية المطعمة بالإربيوم ومضخم رامان استراتيجية شائعة للشبكات الضوئية عالية الأداء.
استنتاج
يُعد فهم الفرق بين مضخم الألياف الضوئية المطعمة بالإربيوم ومضخم رامان أمرًا ضروريًا لأي شخص يعمل مع شبكات الألياف الضوئية الحديثة.
يُعد مضخم الألياف الضوئية المطعّم بالإربيوم (EDFA) أكثر مضخمات الألياف الضوئية انتشارًا، حيث يوفر تضخيمًا موثوقًا وفعالًا من حيث التكلفة للإشارة في أنظمة DWDM.
يوفر مضخم رامان كسبًا موزعًا وجودة إشارة محسنة، مما يجعله مثاليًا للإرسال لمسافات طويلة جدًا.
في العديد من التطبيقات العملية، يتم استخدام تقنيات مضخمات الألياف الضوئية المطعمة بالإربيوم ومضخمات رامان معًا لتحقيق أفضل أداء في أنظمة الاتصالات الضوئية عالية السعة.
مع استمرار تزايد الطلب على النطاق الترددي، ستظل تقنيات التضخيم البصري هذه أساسية لمستقبل شبكات الألياف العالمية.
