En el campo de las telecomunicaciones y los sistemas de comunicación de datos, las interfaces de monitorización y control suelen basarse en señales de contacto. Entre los tipos más comunes se encuentran los contactos secos y los contactos húmedos, dos términos que describen cómo los circuitos eléctricos comunican información de estado. Comprender la diferencia entre los contactos secos y los contactos húmedos es esencial para una correcta integración de sistemas, especialmente en aplicaciones de monitorización de alarmas, control remoto y automatización industrial.
Concepto central
Todo es cuestión de la fuente de energía
La diferencia fundamental entre un contacto seco y un contacto húmedo se reduce a una pregunta simple: ¿El contacto en sí proporciona voltaje?
Imagina un interruptor sencillo en la pared de tu casa. Al accionarlo, los dos contactos metálicos del interior se tocan (cerrando el circuito) o se separan (abriendo el circuito). Ese interruptor no genera electricidad; simplemente controla un circuito alimentado desde otro lugar (tu panel eléctrico). Esta es la analogía perfecta para un contacto seco.
¿Qué es el contacto seco y el contacto húmedo?
Explicación del contacto seco
Un contacto seco, también conocido como contacto libre de potencial, es un interruptor simple que funciona sin tensión ni corriente externa suministrada por el propio dispositivo. En cambio, funciona simplemente como una conexión de relé mecánico que abre o cierra un circuito.
En otras palabras, un contacto seco solo proporciona una ruta conductora; no emite potencia. El equipo de monitoreo o control externo debe proporcionar su propia tensión de referencia para detectar si el contacto está abierto o cerrado.
Cómo funcionan las lentillas secas
Un contacto seco es esencialmente un relé. Se trata de un par de contactos aislados que se activan mediante una fuerza externa (como la activación de un sensor, la pulsación de un botón o el envío de un comando por parte de un dispositivo).
Circuito cerrado(ENCENDIDO): Los dos contactos se tocan, completando un camino para que fluya una señal o energía desde una fuente externa.
Circuito abierto(OFF): Los dos contactos se separan, interrumpiendo el camino y deteniendo el flujo.
Ejemplo real: Un sensor de seguridad de puerta/ventana. El sensor en sí es simplemente un interruptor magnético(un contacto seco). Cuando la puerta está cerrada, el circuito se cierra. Cuando la puerta se abre, el circuito se abre. El panel de alarma es el que proporciona el voltaje y monitorea este contacto seco para saber si la puerta está abierta o cerrada. El sensor no emite voltaje por sí mismo.
¿Qué es un contacto húmedo?
Un contacto húmedo, por otro lado, recibe voltaje directamente del dispositivo fuente. El término "húmedo" significa que los contactos están "húmedos" con energía. No es solo un interruptor; es una salida alimentada.
Cómo funcionan los lentes de contacto húmedos:
Un contacto húmedo proporciona tanto la acción de conmutación como la fuente de alimentación. Al cerrarse, suministra una tensión (p. ej., 24 V CC o 48 V CC) desde el dispositivo fuente al dispositivo receptor.
Ejemplo real: Un puerto de switch PoE (PoE). Este puerto no solo proporciona la conexión de datos, sino que también alimenta la línea con 48 V CC para alimentar el teléfono o punto de acceso conectado. Otro ejemplo es la salida de alimentación auxiliar de un enrutadoro un controlador que envía una señal de control y un voltaje de operación a otro dispositivo.

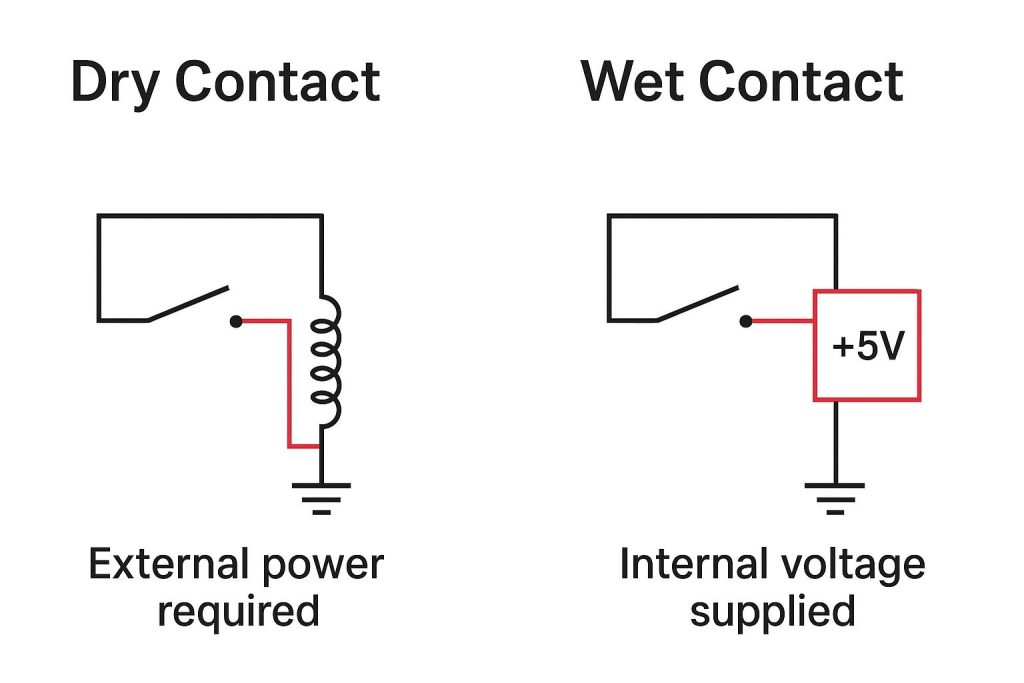

Contacto seco vs. contacto húmedo: las diferencias clave
| Característica | Contacto seco | Contacto húmedo |
| Fuente eléctrica | Sin voltaje ni corriente (sin voltaje) | Tiene voltaje/corriente suministrado por el dispositivo |
| Se requiere alimentación externa | Sí, el circuito de monitoreo externo proporciona voltaje | No, el dispositivo proporciona voltaje. |
| Seguridad | Más seguro para la interconexión del sistema | Requiere atención a la compatibilidad de voltaje. |
| Uso típico | Salida de relé de alarma, aislamiento de señal | Indicación de señal autoalimentada, salida de control |
| Ejemplo | Salida de relé sin tensión | Señal TTL o salida de alarma de 12 V |
ÉlDiferencia entre contacto seco y contacto húmedoLa principal diferencia radica en si la salida lleva potencial eléctrico. En telecomunicaciones, conocer esta distinción garantiza una integración adecuada entre dispositivos de red, alarmas y sistemas de monitoreo, lo que evita la interpretación errónea de señales o daños en el hardware.
Conclusión
Comprensión ¿Qué es el contacto seco y el contacto húmedo?Es crucial en los sistemas de telecomunicaciones donde la confiabilidad y la seguridad son primordiales. Contactos secosofrecen aislamiento y flexibilidad, mientras que contactos húmedosProporciona comodidad y señalización autoalimentada.
Al diseñar o integrar infraestructura de telecomunicaciones, verifique siempre los tipos de contacto para garantizar la compatibilidad de la señal y proteger los equipos conectados.
La gama de productos de comunicación de Baudcom admite ambos contacto seco y contacto húmedoconfiguraciones, lo que permite un control y monitoreo sin inconvenientes para sus sistemas de red.
